En BOP-ackumulator är den hydrauliska enheten med lagrad energi som stänger utblåsningsskydden när en rigg saknar kraft, ingen tryckluft och inga pumpar igång. Det är inte en brunnsborrad komponent; det är strömförsörjningen som gör att resten av BOP-stacken fungerar i en nödsituation, och dess kapacitet mäts i användbar hydraulvätska, inte i hur många flaskor som får plats på skidan.
Den definitionen driver allt nedan: varför kväveförladdning är viktigare än antalet flaskor, varför en enhet som klarar en statisk tryckkontroll fortfarande kan stänga långsamt och vad som ska specificeras, laddas och inspekteras så att stängningskraften fortfarande finns där på den andra och tredje funktionen av en kick.
Vad en BOP-ackumulator måste göra
En yt-BOP-ackumulator måste leverera tillräckligt med lagrad vätska för att driva alla nödvändiga nödfunktioner i följd och fortfarande hålla trycket över sin kväveförladdning, utan någon extern energikälla.
En arbetsenhet innehåller därför minst:
- Kväveladdade flaskor på ett grenrörsställ, var och en med sin egen isoleringsventil.
- En hydraulisk behållare dimensionerad för att täcka den volym som flaskorna tömmer, plus en arbetsmarginal.
- Luftdrivna, elektriska eller dubbla pumpar med automatiska tryckvakter.
- Regulatorer som sänker flasktrycket till kolven och den ringformiga spärrförsörjningen.
- Avlastningsventiler, backventiler och en dedikerad kväveladdningsanslutning.
- En kontrollpanel med funktionsventiler, plus en fjärrpanel vid borrgolvet på de flesta riggar.
- Mätare eller givare, lågtryckslarm och vätskenivåindikering.
Design- och driftspraxis ligger under två dokument: API Spec 16D för själva styrsystemet och API Std 53 för system för brunnskontrollutrustning på brunnsplatsen. Båda cirkulerar samma antal, användbar vätskevolym vid en definierad tryckmarginal, och båda antar att enheten laddas, inspekteras och testas enligt ett schema.
Hur lagrad energi blir en stängningskraft
Energi lagras som komprimerat kväve snarare än pumpad vätska, vilket är anledningen till att enheten fortsätter att fungera efter att riggen tappar kraft.
Varje flaska är uppdelad i två kammare. Kväve är förladdat på ena sidan; hydraulvätska från behållaren pumpas in i den andra. Eftersom kväve komprimeras och vätska inte gör det, laddar pumpen gasen när den fyller skalet. När en funktionsventil öppnas, expanderar kvävet och skjuter vätska till skyddsoperatören under tryck, utan pump, lufttillförsel eller elektrisk kraft.
Precharge är golvet i systemet. Vätskan slutar flöda när flasktrycket faller till kväveförladdningsvärdet, så alla användbara åtgärder sker mellan arbetstryck och förladdning.
Flasktyp anger hur separationen görs
| Typ | Separation | Styrkor | Se upp |
|---|---|---|---|
| Blåsa | Gummiblåsan håller kväve inuti ett vätskefyllt stålskal | Snabbt svar, låg kostnad per gallon, lätt att ladda och blåsa om | Blåsa can rupture or chafe if precharge is wrong; moderate volume per bottle |
| Kolv | En tätad kolv separerar de två kamrarna | Högre tryckklasser, bred temperaturtolerans, lång livslängd | Tätningsslitage tillför partiklar till vätskan; tyngre, dyrare, behöver tätningsservice |
| Diafragma | Ett flexibelt membran separerar kamrarna | Kompakt, ingen glidande tätning, förutsägbart beteende | Liten användbar volym per flaska; diafragmatrötthet |
Precharge följer gaslagen, och det gör även vintern
På ett 3 000 psi-system är kväveförladdningen vanligtvis 1 000 psi, kontrollerad med vätskesidan isolerad och dränerad. Den siffran är temperaturberoende: en flaska laddad till 1 000 psig vid 70 ° F läser ungefär 865 psig vid 0 ° F, eftersom kvävetrycket skalar med absolut temperatur. En enhet som såg fulladdad ut på sommaren kan ha ont om användbar vätska vid en reparation i januari, och en laddad med tryckluft istället för torrt kväve innebär en reell brandrisk.
Storlek efter användbar volym, inte efter antal flaskor
Siffran som hör till en specifikation är användbar vätskevolym vid en definierad tryckmarginal, aldrig total flaskvolym eller flaskantal.
För ett 3 000 psi system med 1 000 psi förladdning är den isotermiska approximationen enkel: användbar volym är lika med total flaskvolym multiplicerad med en minus förladdning (absolut) dividerat med arbetstryck (absolut). I praktiken är siffran som måste bevisas mindre, eftersom systemet måste hålla sig minst 200 psi över förladdning efter den senast nödvändiga funktionen. Det är siffran som ett neddragningstest ger.
| Flaskbank | Total volym | Kan användas för att ladda | Användbar vid förladdning 200 psi | Där det är vanligt förekommande |
|---|---|---|---|---|
| 4 × 10 gal | 40 gal | ≈ 26,5 gal | ≈ 24 gal | Kompakta ytstaplar med få funktioner |
| 4 × 15 gal | 60 gal | ≈ 39,8 gal | ≈ 36 gal | Ytstaplar med kolvar och en ringformig |
| 6 × 15 gal | 90 gal | ≈ 59,7 gal | ≈ 54 gal | Större staplar, djupare brunnar, extra funktioner |
| 4 × 20 gal | 80 gal | ≈ 53 gal | ≈ 48 gal | Högtrycksstaplar med klippkolvar |
Två konsekvenser följer. Att höja förladdningen för att få extra flasktryck minskar alltid användbar vätska. Och att lägga till funktioner, en andra ringform, en HCR-ventil eller en hydraulisk choke, ändrar kravet, vilket är anledningen till att en stackbyte ofta tvingar en ackumulator att ändra storlek i stället för en flaska till.
Förladdning, reglerade tryck och stängningstid
Ställ in kväveförladdning först, eftersom vartannat tryck på enheten är nedströms om den och stängningstiden bestäms av flödesvägen snarare än av antalet flaskor.
| Parameter | Typiskt värde | Varför det spelar roll |
|---|---|---|
| Flaskans arbetstryck | 3 000 psi | Kapslar lagrad energi och ställer in rackets tryckklassificering |
| Kväve förladdning | 1 000 psi vid 70 °F | Systemets golv; för låg avfallsvolym, för hög tar bort den |
| Ramskyddsförsörjning | 1 500 psi, reglerad | Matchar operatörernas betyg; extra tryck ger slitage, inte kraft |
| Ringformig skyddsförsörjning | 1 500 psi, reglerad | Måste täta utan att överkomprimera och skada elementet |
| Saxram och HCR-försörjning | 3 000 psi, unregulated branch | Klippning kräver maximalt tillgängligt tryck |
| Stängningstid | 30 s eller mindre för kolvar, 45 s eller mindre för klippkolvar | Definierar hur mycket vätska som testet måste bevisa |
Stängningstid är ett flödesproblem. Ventilstorlek, slanghål, operatörsvolym och körlängden från panel till spärr har mer än en extra flaska. En enhet kan hålla fullt tryck och ändå stänga långsamt om flödesvägen är begränsad, varför funktionstestet, inte mätaren, är det verkliga beviset.
Dagliga kontroller, fellägen och dragningstestet
En tio minuters promenad runt fångar nästan alla ackumulatorproblem innan det blir en brunnskontrollhändelse.
- Flasktryck och förladdning avläses mot omgivningstemperaturen, inte mot en sommaravläsning.
- Reservoarnivå, vätskefärg och tecken på emulsion eller grus.
- Pumpstarttryck och laddningstid; en långsam laddning pekar på en sliten pump eller läckande backventil.
- Läckor vid grenrörskopplingar, flaskventiler och operatörsförsörjningsledningar.
- Lufttillförseltryck och torktillstånd på luftdrivna enheter.
- Funktionsventiler återgår helt till neutralläge, utan tryckkrypning på mätarna.
- Fjärrpanel och lågtryckslarm testade enligt brunnsprogrammet.
De flesta fältfel går tillbaka till fyra orsaker: en sprucken eller vikt blåsa, en långsam kväveläcka vid en ventil eller laddningsport, en läckande flaskbackventil som låter vätska migrera mellan flaskorna och förorenad hydraulvätska som blockerar filter och saktar ner varje funktion. Ingen av dem är tillförlitligt synlig på en tryckmätare. Det är därför det periodiska neddragningstestet finns:
- Registrera omgivningstemperatur, förladdningsvärden och den funktionssekvens som krävs av brunnsprogrammet.
- Isolera pumpar och eventuell extern energiförsörjning; notera starttryck och reservoarnivå.
- Kör varje önskad funktion i sekvens, vanligtvis alla kolvar stängda, en ringformad stängd och HCR-ventilen öppen.
- Registrera trycket efter varje steg; systemet måste hålla sig minst 200 psi över förladdningen efter den sista funktionen.
- Jämför utsläppt vätska med förväntad användbar volym, ladda om enheten och arkivera resultatet.
Samma disciplin gäller när stapeln är trycktestad snarare än funktionstestad: tätningar, hålrum och operatörer bevisas under tryck, och styrsystemet måste hålla sin marginal hela tiden.

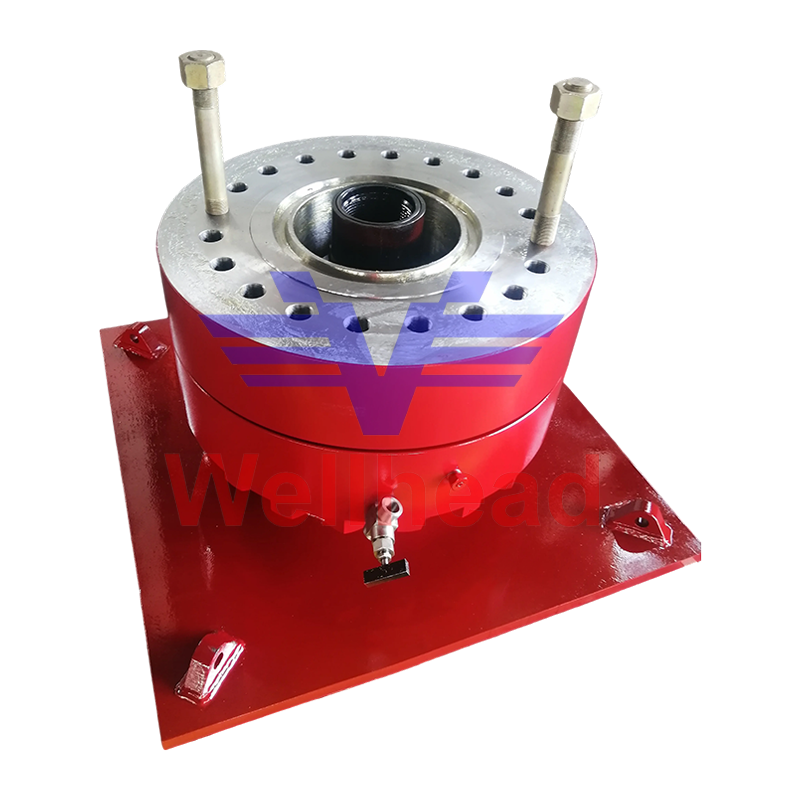

BOP-teststubb för utblåsningsförhindrande stacktestning BOP-teststubb för utblåsningsskyddssystem, ger högtryckstätning och fjärrkontroll i trycktestade staplar med matchade styrenheter. Visa produkt → Där ackumulatorn möter stapeln
Ange styrenheten och stackhårdvaran tillsammans, eftersom förhindrarna själva bestämmer vilken användbara volym du behöver.
De största förbrukarna av lagrad vätska är den ringformiga skyddsanordningen, som behöver en stor volym för att täta runt en rad rörstorlekar, och kolvskydden, som måste stänga och låsa mot brunnstryck. En stapel med två ram med en ringformig är ett vanligt minimum; Att lägga till en klippkolv eller en andra ringform ändrar beräkningen av användbar volym och därmed flaskbanken och pumpstorleken.
Att matcha tryckklasser, flänsstorlekar och operatörsvolymer till styrsystemet vid specifikationsstadiet undviker de vanliga fältproblemen: långsam stängning, element skadade av övertryck och paneler som inte kan hantera alla funktioner på ritningen.
Ringformig BOP för borrbrunnskontroll och nödförsegling Ringformig BOP för borrbrunnskontroll, erbjuder ringformig tätning och snabb respons; välj med matchade tryckklasser, flänsstorlekar och operatörsvolymer. Visa produkt →
Double Ram BOP för API 16A brunnshuvudtätning Double Ram BOP använder två kolvar för en tätningsbarriär; API 6A/NACE MR0175, med tryck, fläns och operatörsvolymer anpassade till styrsystem. Visa produkt → FAQ
Hur mycket användbar vätska behöver en BOP-ackumulator?
Tillräckligt för att driva alla nödvändiga nödfunktioner i sekvens och fortfarande hålla sig minst 200 psi över kväveförladdningen, vilket är exakt vad ett neddragningstest bevisar. Total flaskvolym är inte svaret.
Vilken kväveförladdning ska jag använda?
På ett 3 000 psi-system är 1 000 psi vid 70 ° F den vanliga utgångspunkten, justerad för de temperaturer som enheten faktiskt kommer att se. Verifiera det med vätskesidan isolerad och dränerad, och använd endast torrt kväve.
Hur ofta ska ackumulatorn testas?
Dagliga tryck- och vätskekontroller, med funktions- och neddragningstest med intervaller som ställs in av API Std 53, operatörens brunnprogram och lokala regler, inte bara efter ett fel.
Kan en ackumulatorenhet tjäna två riggar?
Generellt nej. Användbar volym, slangdragningar och panellayout är utformade runt en stack och en rigglayout, så en andra stack betyder vanligtvis en större flaskbank eller en separat enhet.
Att köpa en ackumulator handlar om tre verifierbara saker: en användbar volym som bevisats genom test, en förladdningsdisciplin som överlever vintern och skydd som matchar det nominella trycket på ritningen. Köpare som frågar efter alla tre, och bekräftar tillverkningsomfånget bakom API 16A- och API 16C-märkena , blir sällan överraskad i fält.
Verifieringssteget är identiskt på nya och omcertifierade stackar, eftersom varje kavitet trycktestas innan enheten börjar arbeta. Det är därför BOP-teststubben hör hemma i samma konversation som kontrollenheten.
