Vad är Frac Stacks och varför är de kritiska för moderna brunnskompletteringsoperationer?

Frac-stackar är högtrycksbrunnshuvudenheter som används för att styra och styra hydraulisk sprickvätska in i ett borrhål - och de är den enskilt viktigaste delen av tryckkontrollutrustningen under alla frackningsoperationer.

Inom olje- och gasindustrin beror framgången och säkerheten för ett hydrauliskt sprickarbete i hög grad på integriteten hos ytutrustning. Bloch alla ingående komponenter, frac stackar framstå som oumbärlig. Oavsett om du är en ingenjör som utvärderar färdigställoche utrustning eller en inköpsspecialist som jämför tryckklassade sammansättningar, är det viktigt att förstå frac stackar – deras design, funktion, betyg och urvalskriterier.

Den här guiden ger en omfattande titt på frac-stackar: vad de är, hur de fungerar, hur de skiljer sig från traditionell brunnshuvudutrustning och vilka faktorer som avgör vilken frac-stackkonfiguration som är rätt för en given brunn.

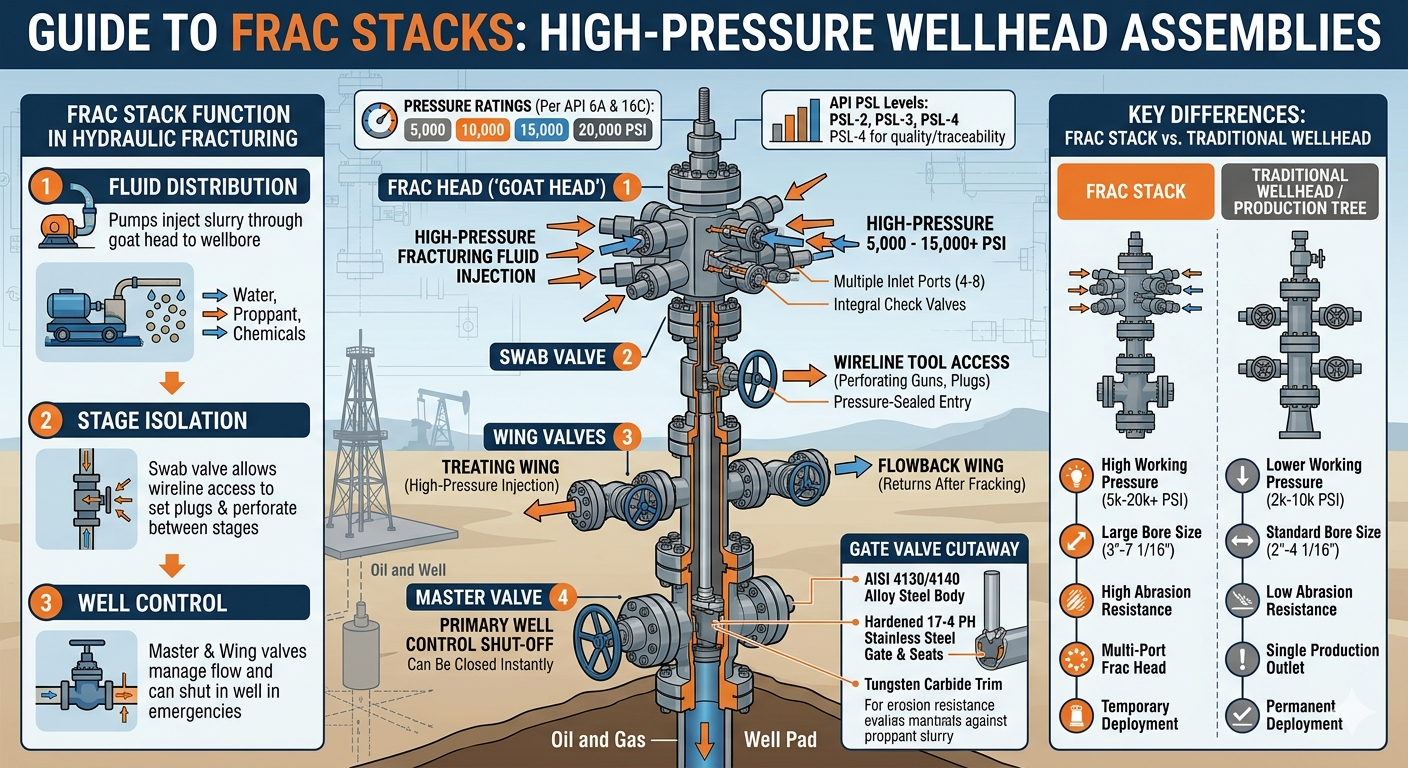

Vad är en Frac Stack?

A frac stack är en specialiserad borrhålstryckkontrollenhet installerad på ytan av en olje- eller gaskälla speciellt för hydrauliska sprickningsoperationer. Till skillnad från ett standardbrunnhuvud, som är designat för långtidsproduktion, är en frac-stack konstruerad för att motstå de extrema trycken och slipande uppslamningar som är förknippade med att pumpa sprickvätska - ofta en blandning av vatten, proppan och kemiska tillsatser - djupt in i formationen.

I sin kärna består en frac-stack vanligtvis av:

• En huvudventil — den primära avstängningsventilen vid basen av stapeln
• En svabbventil — tillåter åtkomst till borrhål för vajerverktyg
• Vingventiler — direkt flöde till och från sprickledningar
• Ett frac-huvud (eller gethuvud) — det övre grenröret som förbinder flera behandlingsjärnslinjer
• Kontrollera ventiler och döda ledningar — för brunnskontroll och nödtrycksavlastning

Tillsammans tillåter dessa komponenter besättningar att pumpa sprickvätska vid extremt höga tryck - vanligtvis mellan 5 000 och 15 000 PSI , även om ultrahögtrycksapplikationer kan överstiga 20 000 PSI — med precision och säkerhet.

Hur fungerar en Frac Stack under ett hydrauliskt sprickarbete?

En frac-stack fungerar som det primära gränssnittet mellan högtrycks-ytpumpningsutrustning och borrhålet, och kontrollerar vätskeinjektion genom varje steg i sprickningsprogrammet.

När ett hydrauliskt spräckningsarbete börjar, tvingar högtryckspumpar sprickvätska genom behandlingsjärnledningar som ansluter till frakturhuvudet. Frac-huvudet - ofta kallat ett "gethuvud" på grund av dess multiportskonfiguration - distribuerar vätska från flera pumpbilar samtidigt in i borrhålet. Detta gör det möjligt för operatörer att uppnå extremt höga insprutningshastigheter (ibland överstigande 100 fat per minut ) krävs för att spricka täta formationer.

Under hela operationen:

• Den huvudventil kan stängas omedelbart för att stänga i brunnen i en nödsituation
• Vingventiler öppnas eller stängs för att hantera återflöde och behandlingslinjer
• Den svabbventil möjliggör återinträde med trådbundna verktyg mellan stegen
• Döda rader tillåt operatörer att pumpa dödande vätska för att återfå kontroll över brunnen om det behövs

Efter att fraktureringen är klar kan frac-stacken tas bort och ersättas med ett produktionsträd, eller så kan den stanna tillfälligt under återflödesoperationer.

Frac Stack vs. Traditional Wellhead: Nyckelskillnader

Frac-stackar och konventionella brunnshuvudaggregat tjänar olika syften och är byggda enligt olika standarder. Tabellen nedan sammanfattar de kritiska distinktionerna.

Tabell 1: Jämförelse mellan frac-stackar och traditionella brunnshuvud-/produktionsträdaggregat över viktiga driftsparametrar.

Frac Stack Pressure Ratings: Vad betyder de?

Tryckklassificeringen är den enskilt viktigaste specifikationen när man väljer en frac-stack – den avgör direkt om aggregatet säkert kan innehålla borrhåls- och behandlingstryck.

Frac stackar är tryckklassade per API 6A and API 16C standarder. Vanliga arbetstrycksklasser (WP) inkluderar:

• 5 000 PSI WP — Lämplig för grundare formationer med lägre tryck
• 10 000 PSI WP — den mest spridda klassificeringen i stora amerikanska skifferspel
• 15 000 PSI WP — används i djupa, högtrycksbrunnar som t.ex. Permbassängens djupare mål
• 20 000 PSI WP — Framväxande klass för ultradjupa eller ultratäta formationer som kräver extrema behandlingstryck

Det är viktigt att notera att arbetstrycksklassning av frac-stacken måste vara lika med eller överstiga maximalt förväntat ytbehandlingstryck (MASITP) för jobbet, inklusive en säkerhetsmarginal. Operatörer tillämpar vanligtvis en 10–15 % säkerhetsmarginal över den beräknade MASITP vid val av frac stacktryckklassificeringar.

En missmatchning – med en underskattad frac-stack – kan resultera i katastrofala utblåsningar eller utrustningsfel. Enligt branschanalys, tryckrelaterade brunnshuvudincidenter är fortfarande en av de främsta orsakerna till allvarliga skador under avslutningsoperationer, vilket understryker varför korrekt val av betyg inte är förhandlingsbart.

Nyckelkomponenter i en Frac Stack-enhet

Varje komponent i en frac-stack spelar en specifik roll för att upprätthålla brunnskontroll och rikta sprickvätska.

1. Huvudventil

Huvudventilen är den första försvarslinjen i brunnskontroll - den kan stängas helt i brunnhålet med en enda operation. Vanligtvis en slussventil med full borrning, den installeras direkt ovanför höljespolen eller brunnshuvudet. Under normal pumpning förblir huvudventilen helt öppen för att minimera tryckfallet. I nödsituationer kan den stängas på distans eller manuellt inom några sekunder.

2. Svabbarventil

Svabbarventilen sitter ovanför huvudventilen och tillhandahåller en tryckförseglad åtkomstpunkt för trådverktyg, perforeringspistoler eller pluggsättningsverktyg. Vid plug-and-perf-kompletteringar - den dominerande tekniken i USA:s skifferoperationer - används svaberventilen upprepade gånger mellan fraktureringsstegen för att köra perforeringskörningar och plugginställningar.

3. Vingventiler (behandling och återflöde)

Vingventiler sträcker sig horisontellt från frac-stackkroppen och ansluter till behandlingsjärnledningar (för pumpning) och återflödesledningar (för returer efter frakturering). En typisk frac-stack har minst två vingventiler - en högtrycksbehandlingsvinge och en lågtrycksåterflödesvinge. Högtrycksvingventiler på moderna frac-stackar har trim av volframkarbid för att motstå erosion från uppslamning med proppmedel.

4. Frac Head (gethuvud)

Frac-huvudet är den översta komponenten i frac-stacken och den primära anslutningspunkten för flera behandlingsjärnledningar från pumpbilar. Ett frac-huvud har vanligtvis 4 till 8 inloppsportar , vilket gör att flera pumpar kan injicera samtidigt. Denna parallellinsprutningsförmåga är vad som möjliggör de extremt höga flödeshastigheter som krävs för moderna flerstegskompletteringar. Frac-huvudet har även inbyggda backventiler för att förhindra tillbakaflöde.

5. Dödlednings- och backventiler

Avdödningsledningar tillhandahåller en hjälpväg för att pumpa tung vätska in i borrhålet för att återta kontrollen i händelse av en brunnskontrollincident. Backventiler är integrerade i hela frac-stacken för att förhindra tillbakaflöde av borrhålsvätskor eller gaser in i pumpledningarna vid behandling av tryckfall.

Typer av Frac-staplar: Enkel-, dubbel- och blixtlåskonfigurationer

Frac-stackar är utplacerade i flera konfigurationer beroende på brunnsdesign, plattborrningslayouter och operativa mål.

Tabell 2: Vanliga frac-stackkonfigurationer, deras beskrivningar och optimala tillämpningsscenarier.

Antagandet av blixtlås frac and simul-frac tekniker i Permian Basin och andra stora amerikanska skifferspel har drivit fram betydande innovationer inom frac stackdesign. I simul-frac-operationer har operatörer rapporterat förbättringar av färdigställandeeffektivitet på 40–60 % jämfört med konventionell enbrunnsfrakturering, vilket dramatiskt minskar kostnaden per lateral fot.

Materialval och slitstyrka i Frac Stacks

Materialvalet är avgörande eftersom frac-stackar utsätts för mycket nötande proppantslam – slitagefel är en av de främsta orsakerna till frac-stack-avbrott och utbyte.

Viktiga materiella överväganden inkluderar:

• Material för kaross och motorhuv: AISI 4130/4140 legerat stål, värmebehandlat för att uppfylla API 6A PSL-3 eller PSL-4 krav
• Säte och grindbeklädnad: Volframkarbid eller härdat 17-4 PH rostfritt stål för erosionsbeständighet i höghastighets proppantflöde
• Tätningar: Elastomeriska tätningar måste vara kompatibla med sprickvätskekemi, inklusive slickvattensystem med högt pH och syrabaserade stimuleringsvätskor
• Miljöer för sura tjänster (H₂S): NACE MR0175/ISO 15156-kompatibla material är obligatoriska när vätesulfid är närvarande

Det visar studier inom sektorn för färdigställande utrustning volframkarbidtrimmade ventiler visa en livslängd 3–5 gånger längre än vanliga ståltrimmade ventiler i applikationer med hög proppantkoncentration, vilket avsevärt minskar de totala färdigställandekostnaderna genom färre utrustningsbyten.

API-standarder som styr Frac Stack-design och -testning

Frac-stackar måste uppfylla internationellt erkända API-standarder — efterlevnad är inte valfritt; det är ett juridiskt och avtalsmässigt krav på de flesta olje- och gasverksamheter.

• API 6A (brunnshuvud och julgransutrustning): Styr design, material, testning och märkning av brunnshuvudkomponenter inklusive frac-stackar. PSL-2-, PSL-3- och PSL-4-nivåerna definierar successivt strängare kvalitets- och spårbarhetskrav.
• API 16C (Choke and Kill Equipment): Gäller högtrycksbrunnskontrollkomponenter inklusive dödledningar och chokegrenrör ofta integrerade med frac-stackar.
• API 6FA / 6FB (brandtestning): Brandtestade frac stack-ventiler kan specificeras i miljöer med förhöjd brandrisk.
• NACE MR0175: Materialkrav för sura serviceapplikationer där H₂S-koncentrationerna överstiger tröskelvärdena.

För kritiska brunnar och högriskmiljöer anger operatörer vanligtvis PSL-3 eller PSL-4 klassade frac-stackar, som kräver full materialspårbarhet, kompletterande NDE (icke-förstörande undersökning) och bevittnade fabriksacceptanstestning (FAT).

Hur man väljer rätt Frac Stack: En praktisk checklista

Att välja rätt frac-stack kräver en systematisk utvärdering av brunnsförhållanden, driftskrav och regulatoriska skyldigheter.

Tabell 3: Praktisk checklista för val av frac stack som täcker viktiga tekniska och operativa parametrar.

Frac Stack Underhåll, inspektion och livslängd

Korrekt underhåll är väsentligt för att säkerställa att frac-stackarna fungerar tillförlitligt - en trasig ventil eller blåst tätning under ett högtryckspumpningsarbete utgör både en säkerhetsrisk och en kostsam oplanerad avstängning.

Branschens bästa praxis för underhåll av frac stack inkluderar:

• Trycktestning före jobbet: Alla frac-stackar måste trycktestas till arbetstrycksklassificeringen (vanligtvis ett lågtryckstest vid 250 PSI och ett fullständigt arbetstryckstest) före varje jobb.
• Besiktning efter jobbet: Ventiler, säten och tätningar bör inspekteras efter varje jobb. Ventilklädsel och grindsäten är de mest slitstarka föremålen.
• Fullständiga renoveringsintervaller: Många operatörer specificerar fullständig demontering och omcertifiering varje 12–18 månader eller efter ett definierat antal arbetstimmar, beroende på vad som kommer först.
• Dokumentation och spårbarhet: Underhållsprotokoll, trycktestcertifikat och materialspårbarhetsdokument måste medfölja alla frac-stackar på reglerade marknader.

Att försumma underhållscykler är en ledande orsak till fel i frac stack på fältet. Branschdata tyder på det förebyggande underhållsprogram minskar oplanerade frac stack-fel med upp till 70 % , vilket ger betydande kostnadsbesparingar under hela livslängden för ett kompletteringsprogram.

Innovationer inom Frac Stack-teknik

Frac stack-teknologin fortsätter att utvecklas snabbt för att stödja de allt mer aggressiva färdigställandeprogrammen som efterfrågas av skifferoperatörer.

• Elektriska och hydrauliskt manövrerade ventiler: Fjärrmanövrerade frac-stackar tillåter operatörer att öppna och stänga ventiler från ett säkert avstånd, vilket minskar personalexponeringen under högtrycksoperationer.
• Automatisk tryckövervakning: Integrerade tryckgivare och realtids SCADA-integration möjliggör kontinuerlig övervakning av frac stack integritet under pumpning.
• 20 000 PSI-class systems: När operatörer riktar in sig på djupare, tätare formationer, börjar nästa generations frac-stackar med 20 000 PSI komma in i en bredare kommersiell användning.
• Kompakt och lätt design: Modulära frac-stackar utformade för snabb upp- och nedriggning på platser med flera brunnar minskar den totala färdigställandetiden per brunn.
• Höghastighets frac-plugg borrning ut: Integrerade lindade rör och återflödessystem i kombination med frac-stackar möjliggör snabbare pluggborrning mellan stegen, vilket stöder högfrekventa färdigställandescheman.

Dessa innovationer stöder tillsammans branschens strävan mot snabbare och effektivare avslut samtidigt som man minskar risken för att människor utsätts för högtrycksutrustning.

Vanliga frågor om Frac Stacks

Slutsats: Varför det är viktigt att få Frac Stacks rätt

Frac-stackar är inte en handelsvara — De är precisionskonstruerade, säkerhetskritiska enheter vars korrekta val, underhåll och drift direkt påverkar brunnssäkerheten, färdigställandets effektivitet och i slutändan ekonomin för varje hydraulisk sprickningsprogram.

Från att välja rätt tryckklass och hålstorlek till att specificera lämpliga materialkvaliteter för sur eller abrasiv service, varje beslut i frac stack-konfiguration har konsekvenser nedströms. När kompletteringsprogram blir mer aggressiva – djupare, längre laterala sidor, högre behandlingstryck, fler steg per brunn – kommer rollen som högpresterande, korrekt certifierade frac-stackar bara att bli viktigare.

Ingenjörer och inköpsproffs som förstår de tekniska grunderna för frac-stackar är bättre positionerade för att fatta beslut som förbättrar driftsäkerheten, minskar utrustningens stilleståndstid och optimerar den totala kostnaden för färdigställande av brunnar.
